AVPro impulsa el Estadio Banorte con la mayor red AV‑over‑IP 10G del mundo

En el emblemático Coloso de Ciudad de México, AVPro MXNet se ha convertido discretamente en la red AV-over-IP de 10 G más grande del mundo, que alimenta más de 500 pantallas y más de 20 videowalls desde un único sistema unificado.

Un estadio legendario, reinventado para el aficionado moderno

AVPro colaboró con nuestros socios para ofrecer esta solución a los habitantes de la Ciudad de México y al resto del mundo, transformando la forma en que el vídeo se transmite en uno de los estadios más legendarios del fútbol. Pop Media actuó como integrador y líder, Duoson como distribuidor de AVPro en México, y Polaris Controls completó el equipo como representante de la marca. En el Estadio Banorte, al que los mexicanos han llamado Estadio Azteca durante los últimos 60 años y que se conoce en todo el país como El Coloso de Santa Úrsula, el equipo diseñó e implementó una única red de vídeo para todo el estadio, construida íntegramente sobre la plataforma AVPro MXnet 10G AV-over-IP. Mientras el recinto se prepara para acoger un apretado calendario de grandes eventos futbolísticos este verano, empezando por el México contra Sudáfrica el 11 de junio, esa red ofrece acción en directo, repeticiones, señalización y contenido de marca en las pantallas allá donde miren los aficionados. El resultado es una experiencia para los aficionados que se siente fluida, y un logro de ingeniería del que la industria audiovisual hablará durante años.

El Coloso de Santa Úrsula

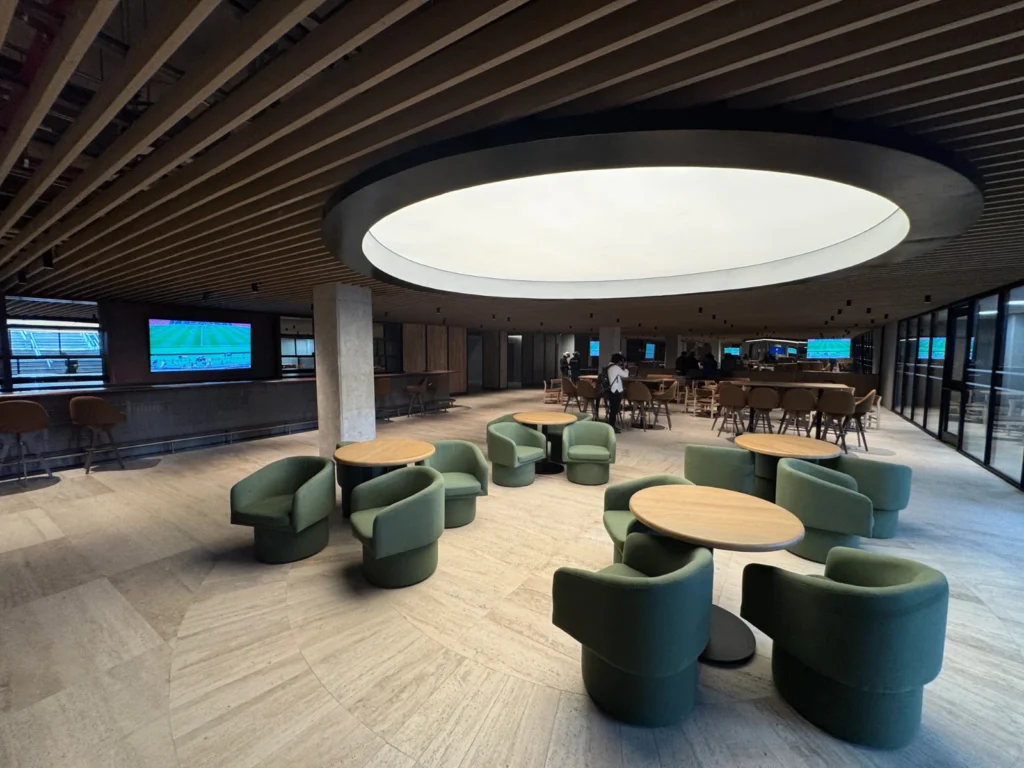

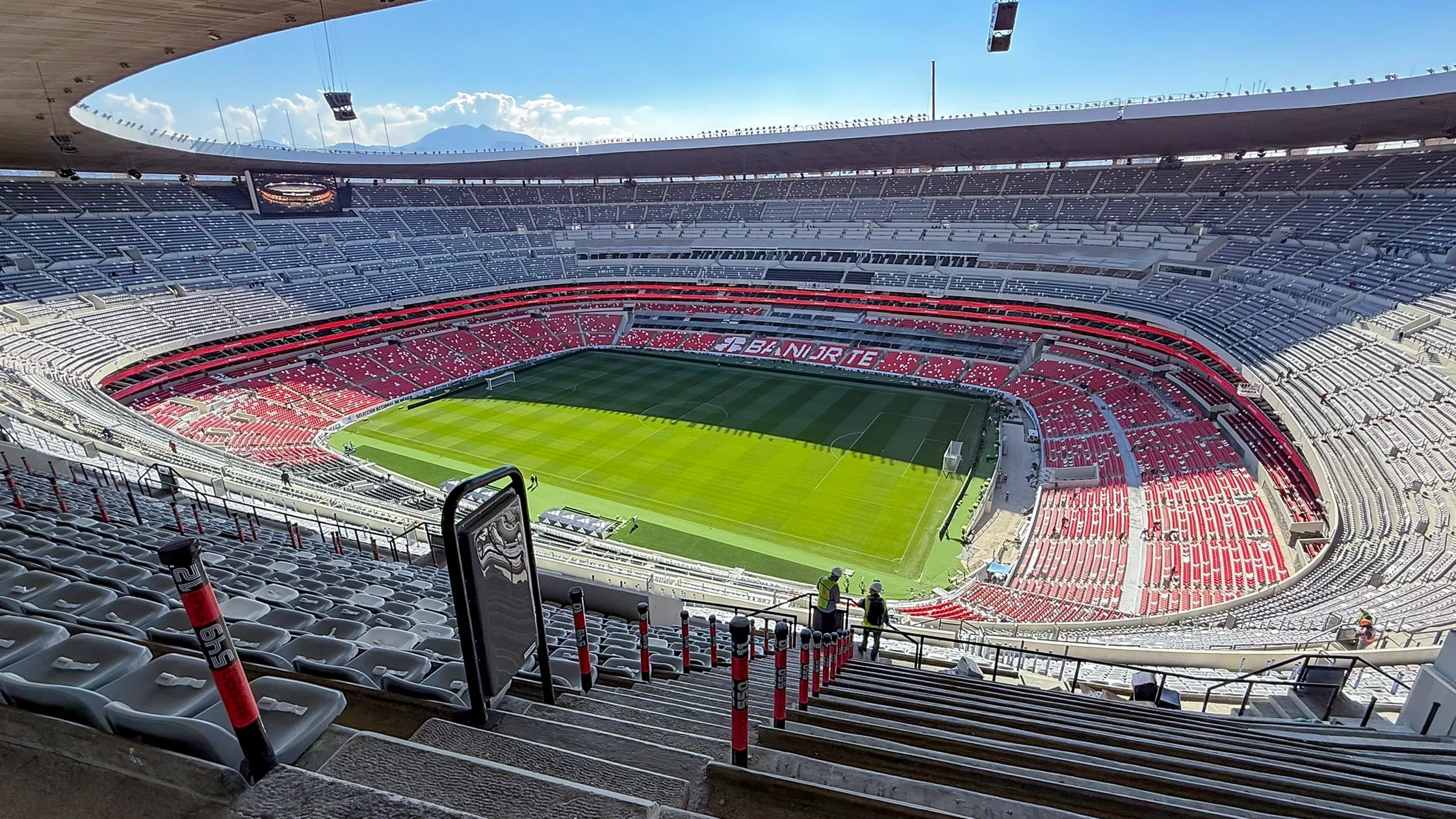

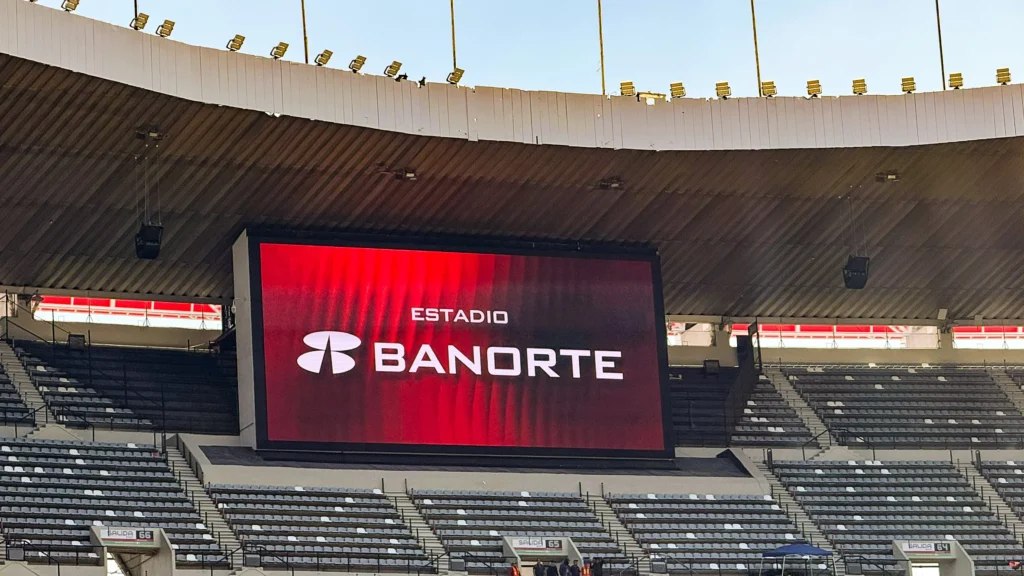

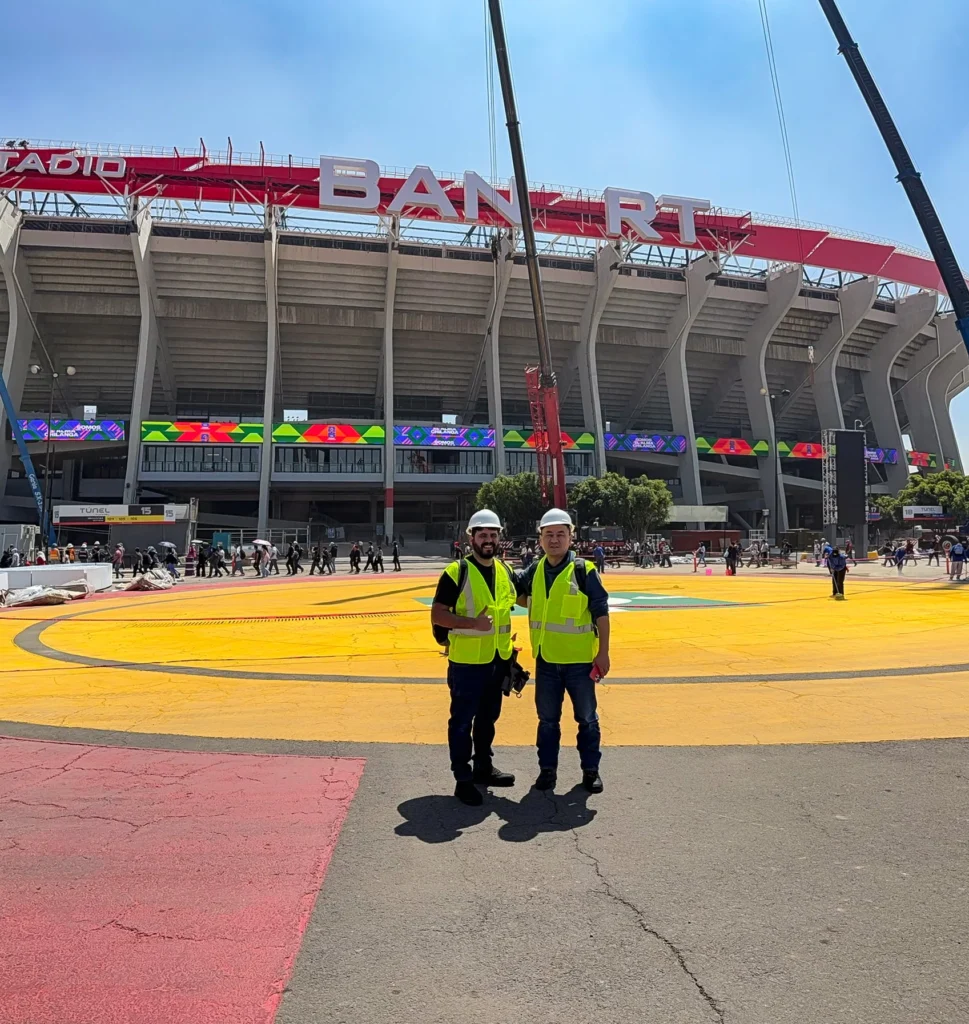

El Estadio Banorte no es un edificio cualquiera. Inaugurado en 1966 y situado a 2200 metros sobre el nivel del mar, es el estadio más grande de Latinoamérica y uno de los campos de fútbol con más historia del mundo, el único que ha acogido en dos ocasiones la final del torneo más importante de este deporte a nivel mundial, y el escenario de los momentos más emblemáticos de la historia del fútbol. Llevar un lugar como este a la era moderna supuso resolver un problema de enorme envergadura: cómo transmitir vídeo nítido y perfectamente sincronizado a todas las pantallas de los pasillos, palcos, zonas de hospitalidad y la gigantesca pantalla gigante de este enorme estadio de hormigón, todo ello desde una única fuente de información, sin interrupciones, sin retrasos y sin concesiones. Para las decenas de miles de aficionados en las gradas y los millones más que lo ven desde todo el mundo, cada una de esas pantallas tiene que cobrar vida exactamente en el momento justo.

Un ecosistema AVPro completo

Para lograrlo, AVPro proporcionó un ecosistema de productos completo e integral, en lugar de un conjunto de piezas inconexas. El núcleo del sistema lo forman los transceptores AVPro MXnet 10G SDVoE, terminales compactos de codificación y decodificación situados detrás de cada pantalla, combinados con conmutadores centrales AVPro MXnet 100G, conmutadores de acceso AVPro MXnet y sistemas de control CBOX-HA duales para una gestión de alta disponibilidad de toda la red. Juntos, estos componentes enrutan vídeo en directo a más de 500 televisores y más de 20 pantallas gigantes repartidas por todo el estadio. Como todos los terminales hablan el mismo idioma en la misma red, cualquier fuente se puede enviar a cualquier pantalla, en cualquier lugar del edificio, en el momento en que un operador lo solicite.

Cualquier contenido, cualquier pantalla, al instante: con un solo toque

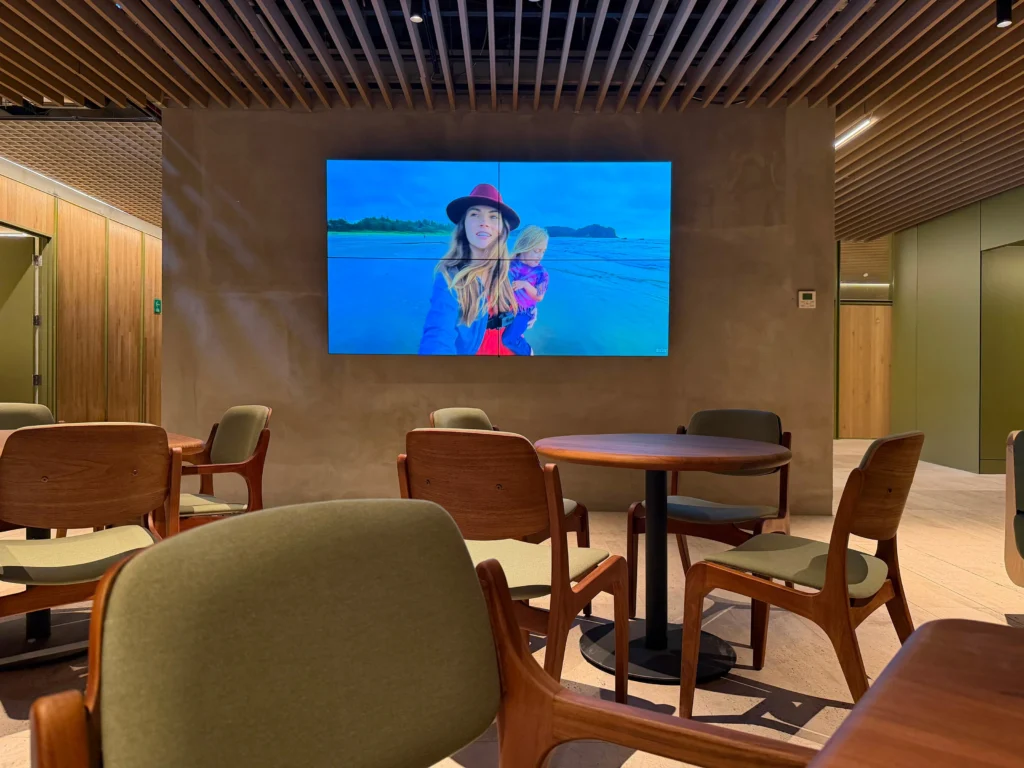

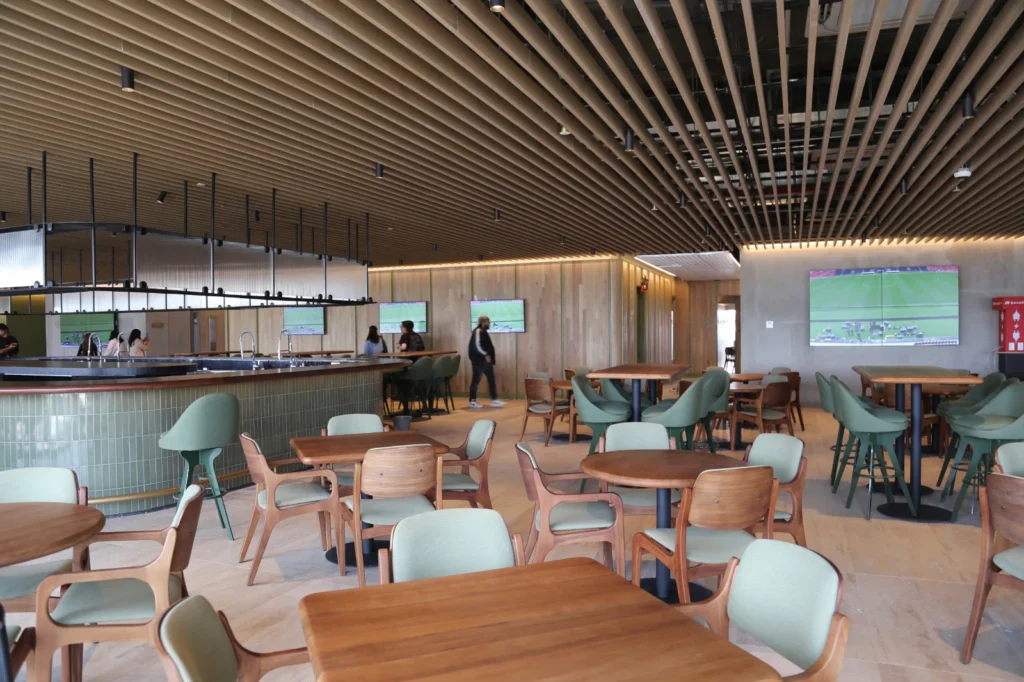

Lo que hace que la experiencia sea tan fluida es cómo el sistema transmite las señales a cada pantalla. En lugar de tender un cable independiente a cada pantalla, la plataforma de AVPro transporta múltiples flujos de vídeo independientes a través de una única red compartida de 10 gigabits y permite que cada decodificador recupere exactamente las señales que necesita, desde un único ángulo de partido en un televisor del vestíbulo hasta varias fuentes combinadas en un videowall. Cada pantalla recibe vídeo 4K sin pérdidas con una latencia de extremo a extremo tan baja que la imagen es prácticamente instantánea, por lo que un gol celebrado en el campo se celebra en todas las pantallas al mismo tiempo. Para los que gestionan el recinto, cambiar lo que se reproduce en cada pantalla es tan sencillo como un toque, incluso en cientos de pantallas a la vez.

Diseñado como un único sistema, de principio a fin

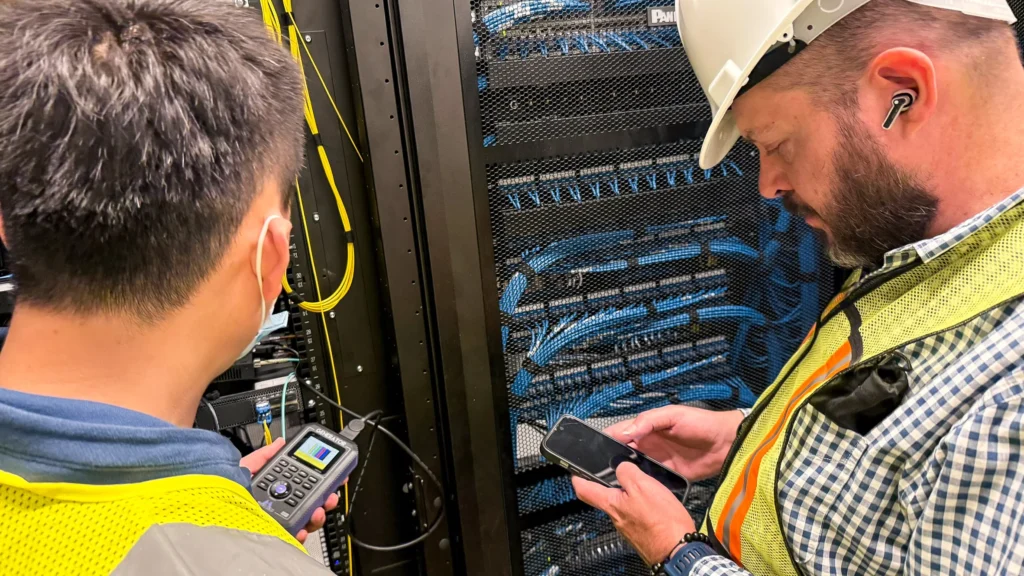

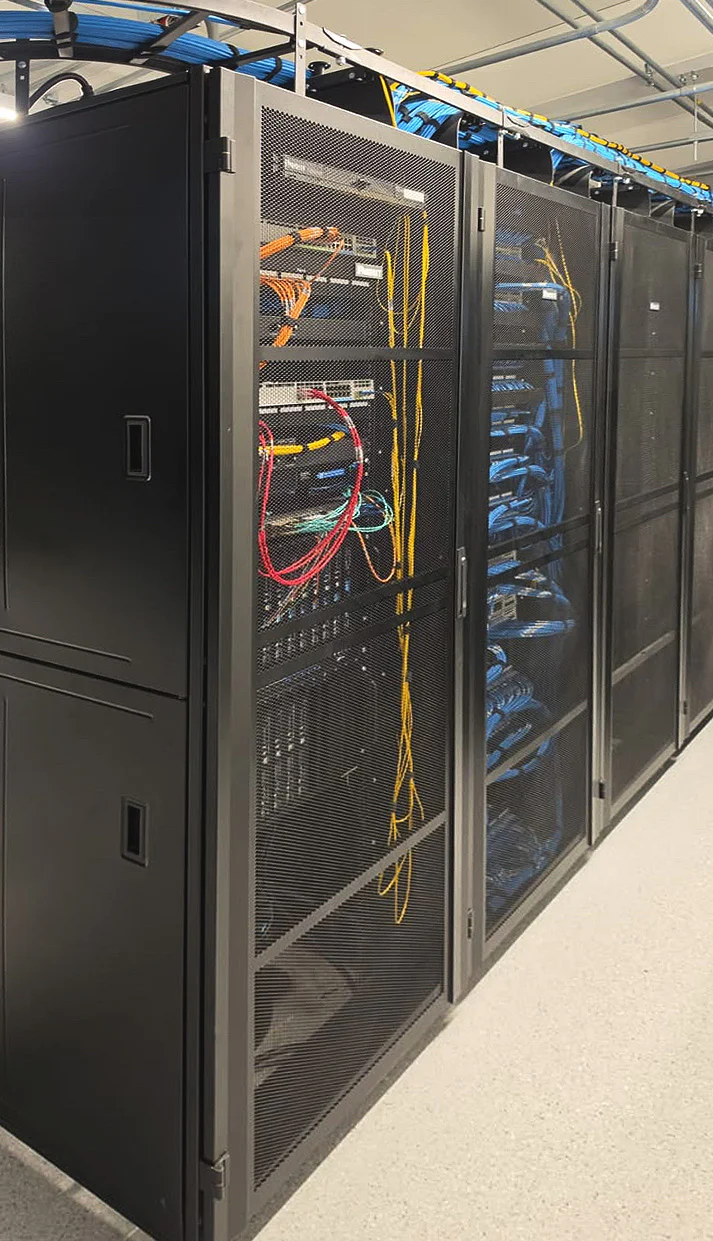

Nada de esto funciona sin la red que lo sustenta, y ahí es donde el proyecto realmente destaca. AVPro no se limitó a suministrar el equipo de vídeo; el equipo diseñó e implementó toda la infraestructura de soporte, construyendo una red troncal resistente con un núcleo de apilamiento dual, una interconexión de 400G que une los principales puntos de distribución del estadio, 23 áreas de distribución independientes que llegan a cada rincón del recinto y enlaces ascendentes redundantes de 100G por todas partes. Al integrar conmutadores, redes, codificadores y decodificadores en un sistema cohesionado de un único fabricante, AVPro eliminó las acusaciones y las conjeturas que tan a menudo plagan las grandes instalaciones. La infraestructura no se limitó a soportar las exigencias del AV en tiempo real; se diseñó específicamente para ellas y funcionó a la perfección a plena carga.

«Uno de los retos más importantes del proyecto fue instalarlo todo en un tiempo sorprendentemente corto, ya que el estadio estaba en plena renovación, por lo que la coordinación entre la construcción, la infraestructura de fibra y la instalación y puesta en marcha del hardware fue fundamental. Pero conseguimos terminar el proyecto a tiempo.

– Octavio Villa, subdirector general de Pop Media, Tecnología

La red AV-over-IP SDVoE de 10G más grande del mundo

Lo que la distingue es la magnitud de la implementación. Solo la fase 1 gestiona 16 canales de codificación 4K60, que envían señales a 580 terminales decodificadores, todo ello en una única red continua, lo que la convierte en la mayor implementación de AV sobre IP 10G SDVoE en un solo emplazamiento del mundo, una distinción que AVPro ha confirmado directamente con Semtech, la empresa creadora de la tecnología. Aunque otros recintos han comprado grandes cantidades de terminales SDVoE anteriormente, esos proyectos se unieron a partir de varias redes independientes; el Estadio Banorte funciona como una sola. El sistema ya ha superado las pruebas de carga máxima en fábrica, las pruebas de conmutación a gran escala, las pruebas de coexistencia junto con IPTV y la señalización digital Samsung VXT, y la validación de alta disponibilidad. Y está diseñado para crecer: la arquitectura es escalable hasta más de 2.000 nodos, y la Fase 2 está prevista para llevar el recinto a unos 1.500 terminales.

• 16 canales de codificación 4K a 60 fps
• 580 terminales de decodificación en la Fase 1
• 4K60 4:4:4 sin pérdidas, latencia <2 ms
• Núcleo de apilamiento VSF dual + MDF cruzado de 400G
• 23 áreas de distribución, dos enlaces ascendentes de 100G
• Escalabilidad superior a 2000 nodos SDVoE
• La Fase 2 crece hasta unos 1500 terminales
• Validado con Semtech como el n.º 1 a nivel mundial

Ha superado las pruebas de carga máxima en fábrica, las pruebas de conmutación a gran escala, las pruebas de coexistencia con IPTV y la señalización digital Samsung VXT, así como la validación de alta disponibilidad.

Un referente para el mundo del AV profesional

Para el mundo del AV profesional, esta es la noticia: una implementación de este tamaño y fiabilidad, ofrecida como un ecosistema completo y una red totalmente diseñada, es algo que los competidores de AVPro (Crestron, Extron, Visionary y el resto del sector de la distribución de vídeo) simplemente no han logrado a esta escala en una sola red. El Estadio Banorte es la prueba viviente de que el AV-over-IP de 10G tiene su lugar en los recintos más grandes y exigentes del planeta, y de que una sola plataforma puede gestionar todo el trabajo, desde la cámara hasta la última pantalla. Y lo más revelador de todo es que este proyecto no representa el límite máximo de lo que AVPro puede hacer. Es un buque insignia y un anticipo de lo que está por venir.

El proyecto del Estadio Banorte marca un antes y un después en la industria audiovisual profesional. Demuestra que las soluciones AV‑over‑IP de alta capacidad pueden escalar para cubrir las demandas de los recintos más exigentes del mundo, sentando las bases para el futuro de los estadios inteligentes. Además, para quienes deseen implementar soluciones similares, los productos de AVPro Edge están disponibles en España a través de su representante y distribuidor oficial, AVIT VISION, facilitando el acceso a esta tecnología de vanguardia en el mercado nacional.
